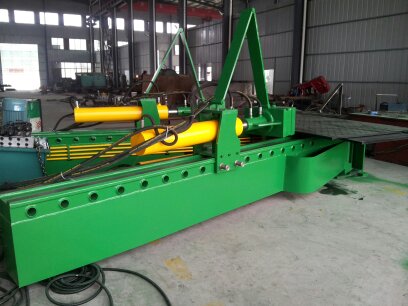

转台式拉弯机 此类机床布局简略,制造方便,但是对付长度很大的型材零件,由于拉伸作动筒的行程较大,给机床计划带来肯定的困难.转臂式拉弯机此类拉弯机的基源头根本理是拉弯模与台面牢固不动,支臂与拉伸作动筒绕拉弯模转动,使零件孕育产生弯曲变形,并连结轴向拉力始终与拉弯模相切.

轴向预拉力与总拉力的确定,拉弯模计划根据产量分为两类: —— 用于批生产, 专用拉弯模 —— 用于试制生产,通用拉弯模 (一)专用拉弯模计划要点如下 1,拉弯模的剖面形状 2,拉弯模的长度 3,典范布局模具与强度 4,定位孔的位置 5,宁静装置


1,拉弯模的剖面形状模具的剖面形状应切合于材型剖面的特点一样平常:间隙 δ 一样平常取 0.2~0.5mm. A=B+△B+(2～10) 拉弯模的剖面形状4 2,拉弯模的长度模具的有效长度应较零件切割长度每边增长 10mm; 两端圆角半径R不宜小于20mm;事情中机床的夹头应能自由进入模具的后方,以便包管精确的轴向拉力作用偏向,并淘汰毛料两端的工艺余量.因此在须要时模具两端开出

转台式拉弯机.转臂式拉弯机 ,型材拉弯基源头根本理 1,回弹征象的分析 2,回弹半径的谋略要领 根本假设(——为简化工程谋略提出的假设) : * 平截面假设 * 型材拉弯属于纯弯曲,亦即不思量剪力的影响 * 接纳折线型类似实际应力曲线,并认为拉伸曲线与压缩曲线雷同
