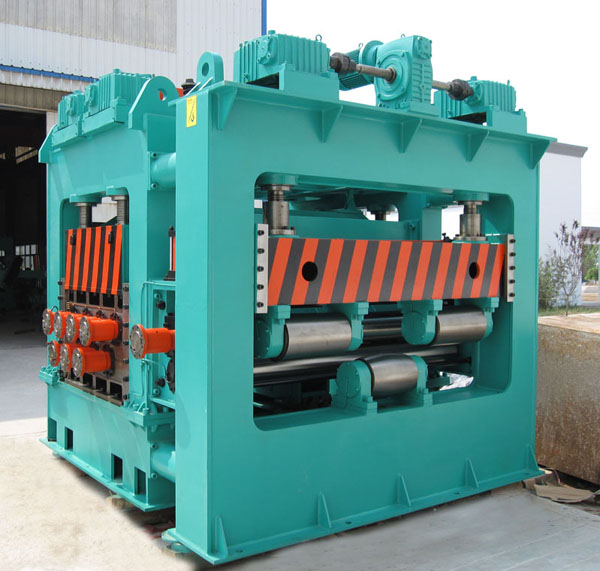

校平机:
（1）操作功能：板料在进入精校机以前将上下两排校平辊调整至适当间隙，板料在上下两排校平辊的挤压下对钢板进行精矫平；
（2）机构构造：由两支夹送辊、十一支校平辊、上下各两排支撑辊、驱动装置及本体承架等构成。所有机架均为钢板焊接结构件，刚性好，强度高。校平机为四重式结构，工作辊两层，支撑辊两层，上下校平辊均由支撑辊支撑，以增加校平辊的抵抗变形的能力。上校平辊及支撑辊固定在一刚性滑块上, 滑块可分别由电机经蜗杆丝杠副带动其升降或倾斜，以改变其校平间隙及校平倾角，保证校平精度，同时方便在加工不同厚度板材，操作工人能快速的进行调整，缩短辅助时间，提高工作效率。间隙调整值由刻度表显示。主动力为直流电机驱动，经制动器、减速机、齿轮分配箱、万向联轴节，使各辊均有动力，通过直流调速器运行无级调速。各辊支撑全部采用滚动轴承，油脂润滑。
|
